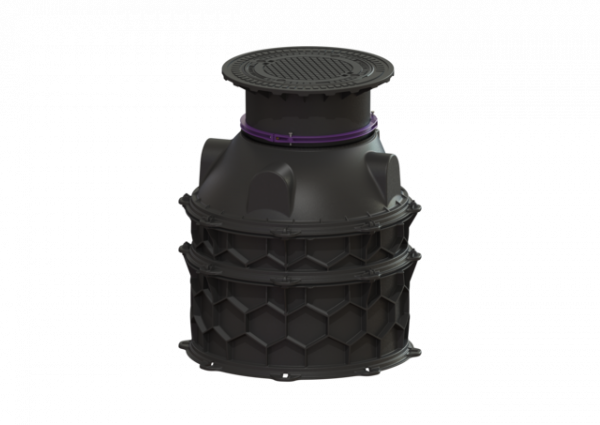

KESSEL Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3380-3629 mm, Klasse A/B
Lieferzeit 6-8 Werktage **
- Artikel-Nr.: 41093130
- Artikelzustand: Neu
- Herstellernummer: 8740072
Das Schachtmodul für die Nass- oder
Trockenaufstellung ist mit
montierten Steighilfen nach DIN... mehr
Produktinformationen "KESSEL Schachtmodul LW 1000 Bodenplatte Zugang LW 600, 3380-3629 mm, Klasse A/B"
Das Schachtmodul für die Nass- oder
Trockenaufstellung ist mit
montierten Steighilfen nach DIN EN
13101 und BGR 177, allen
erforderlichen Dichtungen und
Verbindungskeilen sowie einem Konus
mit teleskopischem Aufsatzstück
ausgestattet. Die Zwischenstücke
aus dauerhaft beständigem
Kunststoff -PE- besitzen universale
Anschlussmöglichkeiten.
Durch das modulare
KESSEL-Baukastensystem kann der
Aufbau mit Zwischenstücken, Konus,
Aufsatzstück und Abdeckung flexibel
kombiniert werden.
Ausführung
Hinweis Einbau: maximale
Einbautiefe 5000 mm in Kombination
mit Technikmodul beachten
Allgemeine Merkmale
Farbe: schwarz
Material: PE-HD
Norm: EN 13598-2
Einbausituation: Einbau ins
Erdreich
Auslieferungszustand: in Teilen
zur bauseitigen Montage
-Steighilfen sind werksseitig
vormontiert-
Zulassung: Z-42.1-527
Abmessungen
Gewicht netto: 221 kg
Gewicht brutto: 254 kg
Abmessungen:
1200X1200X1650MM/1200X1200X2250M mm
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Länge: 1200 mm
Breite: 1200 mm
Einbautiefe: 3380 - 3629 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Behälter/Grundkörper
Einbautiefe: 3380 - 3629 mm
Zulauf max. Anbohrung -DN-: 150 mm
Lichte Weite Behälter -LW-: 1000
Lichte Weite Einstieg -LW-: 600
Abdeckungsmerkmale
Oberfläche: Grauguss
Abdeckung Material: Grauguss
Verriegelung: unverriegelt
Belastungsklasse: B 125 -EN 124-
Abdeckung Farbe: schwarz
Dichtheit: tagwasserdicht
Abdeckungsart: Abdeckplatte rund
Abdeckung Breite: 648,00
Abdeckung Höhe: 95,00
Abdeckung Länge: 648,00
Abwasserinhalt
Belastungsklasse: B 125 -EN 124-
