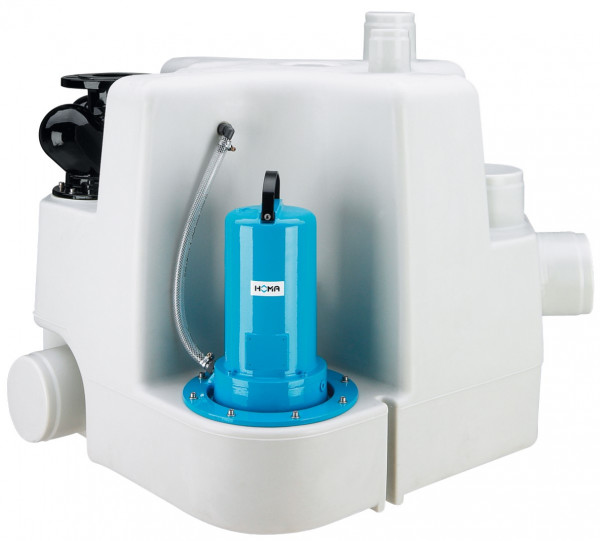

Abwasser-Hebeanlage SANISTAR PLUS 320 W Einsatz: Fördern von Abwasser und Fäkalien, auch mit groben und faserigen Bestandteilen. Zur Entwässerung von unterhalb der Rückstauebene liegenden Räumen, in denen Abwasser anfällt, z. B. in Wohnanlagen, Bürogebäuden oder Gastronomiebetrieben nach DIN EN 12056. Max. Temperatur des Fördermediums: 35 C, kurzzeitig bis 60 C. Hebeanlage nach DIN EN 12050-1. Bauart: Anschlussfertige Doppelhebeanlagen mit einem 300l-Sammelbehälter, Steuerung und zwei Pumpen. Sammelbehälter: Unverrottbarer, gas- und geruchsdichter Kunststoff-Behälter. Zuläufe: 1 x DN 150 horizontal 300 mm Zulaufhöhe, 1 x DN 150 vertikal 400 mm Zulaufhöhe mit 90 Grad-Formstück (bauseits) als horizontaler Zulauf 600 mm oder höher horizontal schwenkbar, 1 x DN 100 vertikal, 700 mm Zulaufhöhe, 2 x DN 150 Verbindungsstutzen für Behälter in Tandemaufstellung. Druckanschluss: Flansch DN 80. Elastisches Übergangsstück DN 80/DN 100. Im Druckanschluss integrierte weichdichtende Kugel-Rückschlagklappe. Entlüftungsstutzen: DN 70 vertikal. Anschluss für Handmembranpumpe R1" IG. Reinigungsöffnung mit Schraubdeckel. Steuerung: Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen. Pneumatische Niveausteuerung mit Staudruckschaltung. Pumpenwechsel nach jedem Schaltspiel. Zuschaltung der zweiten Pumpe bei Spitzenlast. Bei Ausfall einer Pumpe automatisches Umschalten auf Reservepumpe. Motorschutz mit Temperaturüberwachung der Wicklung. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Sammelstörmeldung. Drehrichtungs- Kontrollanzeige. Netzstecker. Anschlussmöglichkeit für ServCom-Diagnosegerät (s. Zubehör) zur: Abfrage von Betriebsstunden, Schaltspielen, Wartungsintervall, unnormalen Betriebsbedingungen, Veränderung der Schaltniveaus. Einfaches Nachrüsten auf netzunabhängigen Alarm durch Einsetzen von 9V Akku (s. Zubehör). Hydraulik: Im Sammelbehälter integrierte Pumpenkammer. Vertikaler Druckanschluss DN80. Freistrom (Vortex)-Laufrad mit einem freien Durchgang von 45 mm. Motor: Druckwasserdichter Elektromotor mit 4-poliger Wicklung. Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung. Wellenlagerung: Robuste, wartungsfreie, dauergeschmierte Wälzlager. Dichtung: 3-fache Radialdichtung. Betriebsart: Aussetzbetrieb. Werkstoffe: Druckdeckel: GG EN-GJL-250 Laufrad: GG EN-GJL-250 Motorgehäuse: GG EN-GJL-250 Sammelbehälter: Polyethylen Motorwelle: Edelstahl 1.4104 Mechan. Verbindungsteile: Edelstahl O-Ringe: NBR Wellendichtringe: NBR Oberlager: Rillenkugellager Unterlager: Rillenkugellager Lackierung/Beschichtung Pumpe: Zweikomponenten-Lack auf Epoxidharz-Basis, RAL 5012. Technische Daten: Förderstrom Q: 47,9 m3/h - 0,0 m3/h Förderhöhe Hman: 0,5 m - 9,8 m Anzahl Pumpen: 2 Behältervolumen: 300 l Leistung P1: 2,3 kW Leistung P2: 1,7 kW Frequenz: 50 Hz Spannung: 230 V Stromart: Wechselstrom Nennstrom: 10,7 A Startart: Direkt Druckanschluß: DN80 Gewicht: 132 kg Drehzahl: 1450 1/min Anschlusskabel: H07RN8-F PLUS - 6G1,5 Länge Anschlusskabel: 4 m Lieferumfang: Behälter mit 2 Pumpen, weichdichtender Kugel-Rückflußverhinderer, Druckanschluß mit Flansch DN 80 und DN 80/DN 100 elastischem Übergangsstück mit Schellen. Elastische Verbindungsstücke für Zulauf DN 100 und Entlüftung DN 70 mit Schellen. Pneumatische Niveauschaltung. Elektronisches Steuergerät mit Netzkabel und Schutzkontaktstecker (1-Ph) bzw. CEE-Stecker 16 A (3-Ph). Fabrikat: HOMA
