Speditionsversand
Lieferzeit 6-8 Werktage **
- Artikel-Nr.: 41088674
- Artikelzustand: Neu
- Herstellernummer: 9805412.01
Abwasser-Hebeanlage SANISTAR 120 D
Einsatz: Fördern von Abwasser und
Fäkalien, auch mit groben... mehr

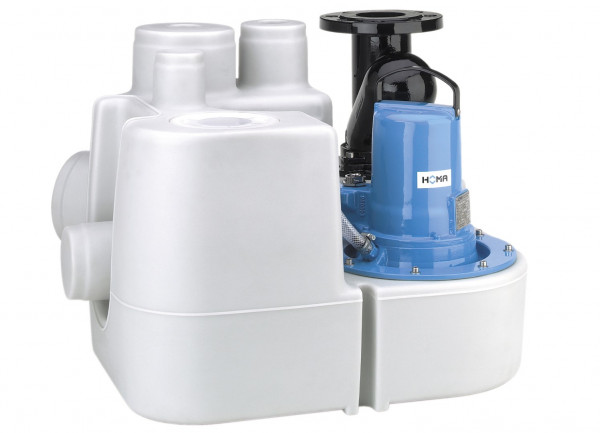

Produktinformationen "HOMA Abwasser-Hebeanlage Sanistar 120 D"
Abwasser-Hebeanlage SANISTAR 120 D
Einsatz: Fördern von Abwasser und
Fäkalien, auch mit groben und faserigen
Bestandteilen. Zur Entwässerung von
unterhalb der Rückstauebene liegenden
Räumen, in denen Abwasser anfällt, z. B.
aus Toiletten, Waschbecken, Duschen,
nach DIN 1986. Max. Temperatur des
Fördermediums: 35 C, kurzzeitig bis 60
C. DIN EN 12050-1: TÜV Zertifiziert,
Bauart geprüft und überwacht. Bauart:
Anschlussfertige Einzelhebeanlagen mit
Sammelbehälter, Steuerung und Pumpe.
Sammelbehälter: Unverrottbarer, gas- und
geruchsdichter Kunststoff-Behälter.
Zuläufe: DN 100 horizontal, 180 mm Höhe
DN 100 horizontal, 250 mm Höhe DN 100
vertikal, DN 40 vertikal DN 150
horizontal, DN 150 vertikal.
Druckanschluss: Flansch DN 80 und
elastisches Übergangstück DN 80/DN 100.
Im Druckanschluss integrierte
weichdichtende Kugel-Rückschlagklappe.
Entlüftungsstutzen: DN 70 vertikal.
Anschluss für Handmembranpumpe: R 1" IG.
Reinigungsöffnung mit Schraubdeckel.
Steuerung: Elektronisches Schaltgerät
zur Steuerung und Überwachung aller
wichtigen Betriebsfunktionen.
Pneumatische Niveausteuerung mit
Staudruckschaltung. Motorschutz mit
Temperaturüberwachung der Wicklung.
Optische Störanzeige. Alarmsignal durch
eingebauten Summer. Potentialfreie
Sammelstörmeldung.
Drehrichtungs-Kontrollanzeige.
Netzstecker. Anschlussmöglichkeit für
ServCom-Diagnosegerät (s. Zubehör) zur:
Abfrage von Betriebsstunden,
Schaltspielen, Wartungsintervall,
unnormalen Betriebsbedingungen,
Veränderung der Schaltniveaus. Einfaches
Nachrüsten auf netzunabhängigen Alarm
durch Einsetzen von 9V Akku (s.
Zubehör). Hydraulik: Im Sammelbehälter
integrierte Pumpenkammer. Vertikller
Druckanschluss DN80. Freistrom
(Vortex)-Laufrad mit einem freien
Durchgang von 45 mm. Motor:
Druckwasserdichter Elektromotor mit
4-poliger Wicklung. Isolationsklasse der
Wicklung H, Schutzart IP 68.
Thermofühler in der Wicklung zur
Temperaturüberwachung. Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager. Dichtung: 3-fache
Radialdichtung. Betriebsart:
Aussetzbetrieb. Werkstoffe: Druckdeckel:
GG EN-GJL-250 Laufrad: GG EN-GJL-250
Motorgehäuse: GG EN-GJL-250
Sammelbehälter: Polyethylen Motorwelle:
Edelstahl 1.4104 Mechan.
Verbindungsteile: Edelstahl O-Ringe: NBR
Wellendichtringe: NBR Oberlager:
Rillenkugellager Unterlager:
Rillenkugellager Lackierung/Beschichtung
Pumpe: Zweikomponenten-Lack auf
Epoxidharz-Basis, RAL 5012. Technische
Daten: Förderstrom Q: 49,6 m3/h - 0,0
m3/h Förderhöhe Hman: 0,5 m - 9,8 m
Anzahl Pumpen: 1 Behältervolumen: 70 l
Leistung P1: 2,3 kW Leistung P2: 1,7 kW
Frequenz: 50 Hz Spannung: 400 V
Stromart: Drehstrom Nennstrom: 4,4 A
Startart: Direkt Druckanschluss: DN80
Gewicht: 73 kg Drehzahl: 1450 1/min
Anschlusskabel: H07RN8-F PLUS - 6G1,5
Länge Anschlusskabel: 4 m Lieferumfang:
Behälter mit Pumpe, weichdichtender
Kugel-Rückflußverhinderer,
Druckanschluss mit Flansch DN 80 und DN
80/DN 100 elastischem Übergangsstück mit
Schellen. Elastische Verbindungsstücke
für Zulauf DN 100 und Entlüftung DN 70
mit Schellen. Pneumatische
Niveausschaltung. Elektronisches
Steuergerät mit Netzkabel und Stecker.
Fabrikat: HOMA
